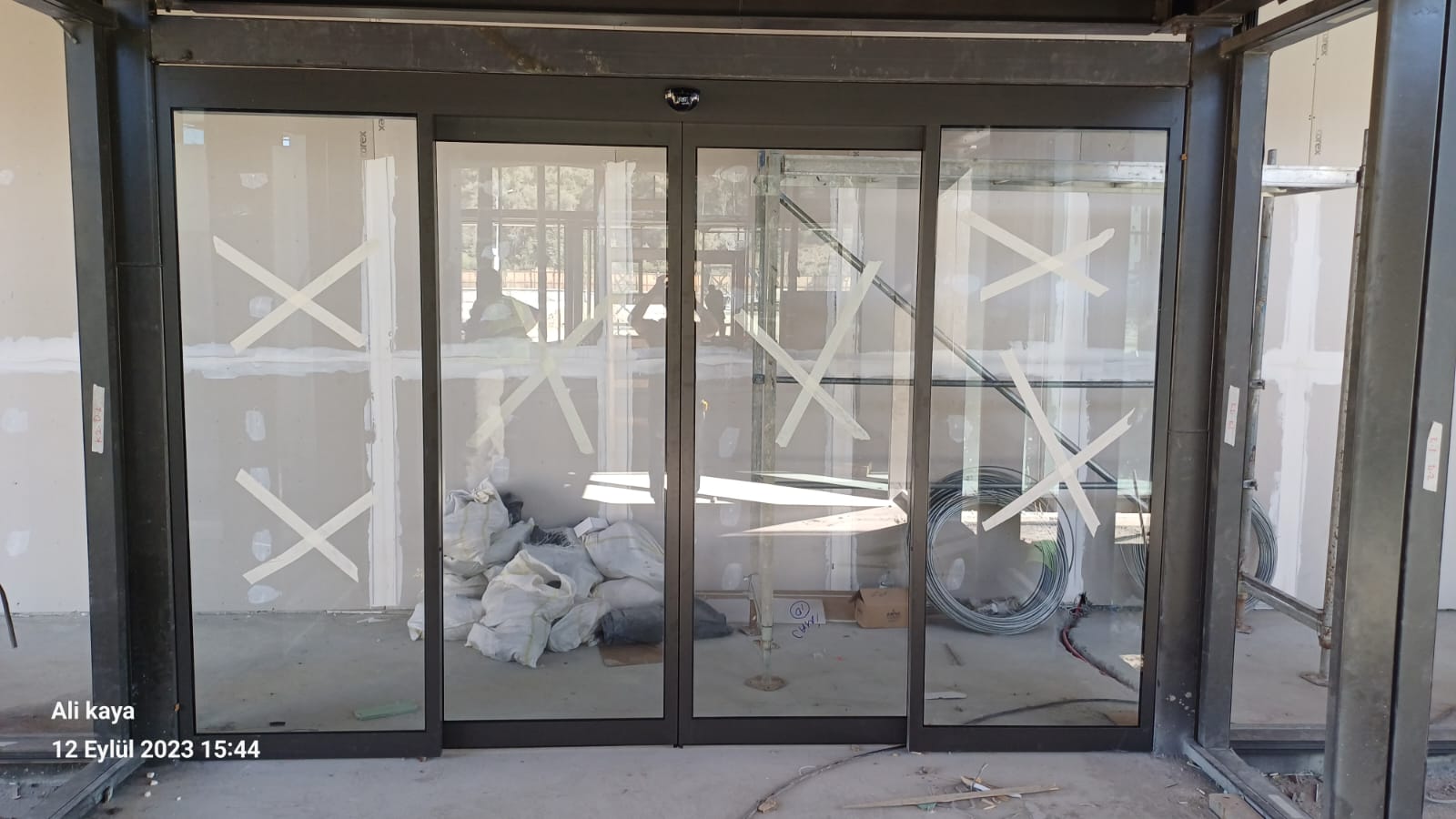

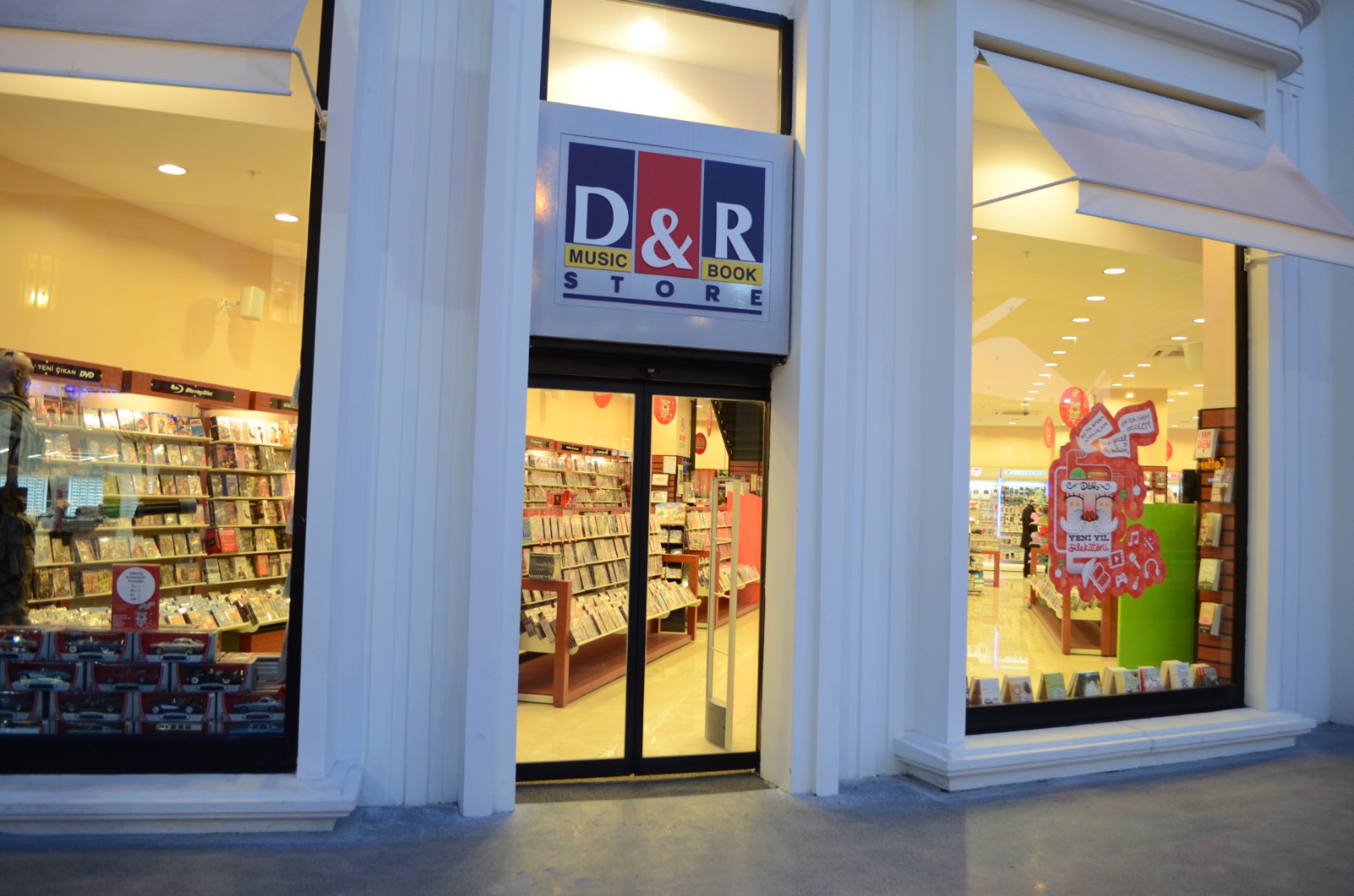

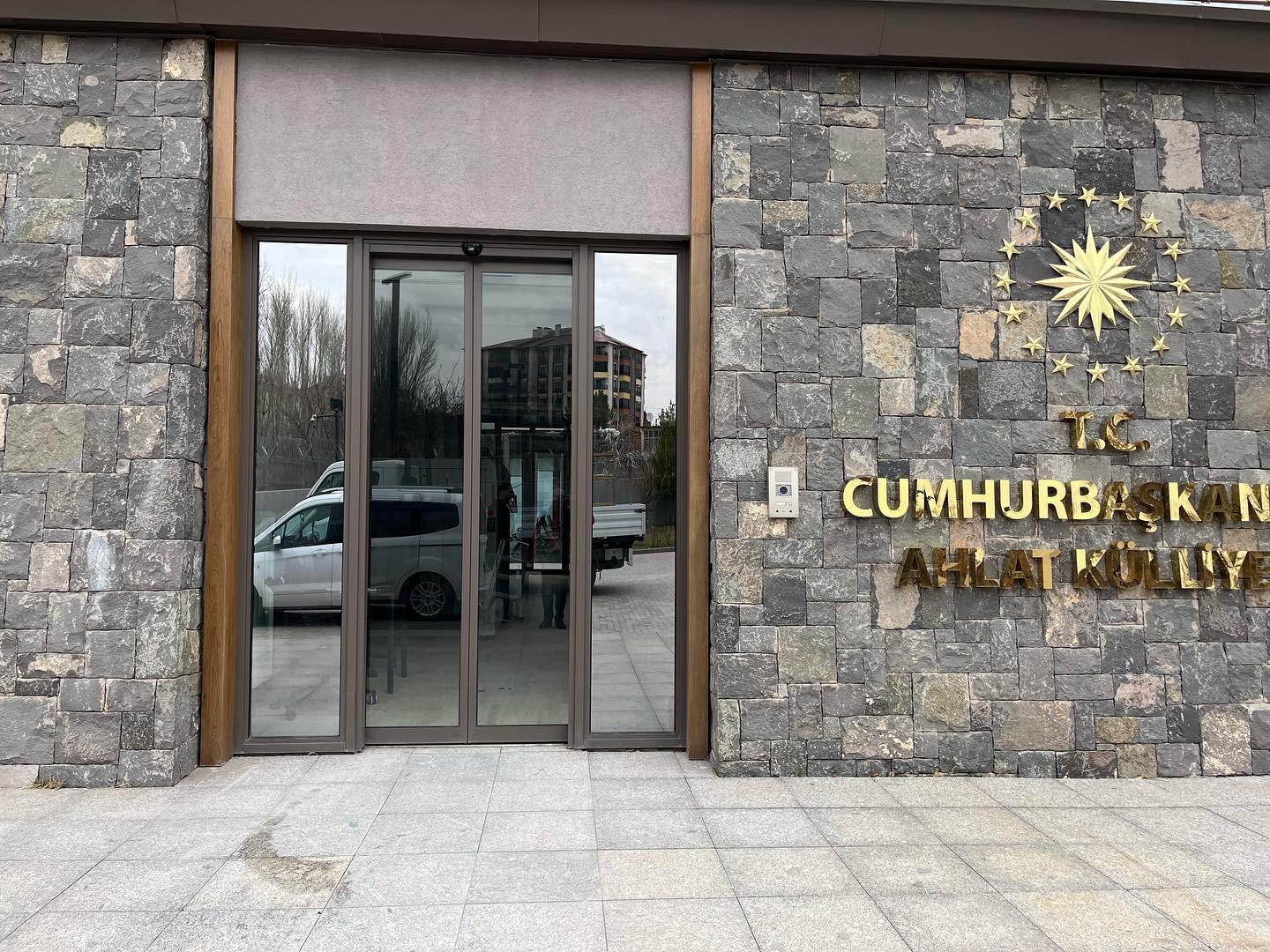

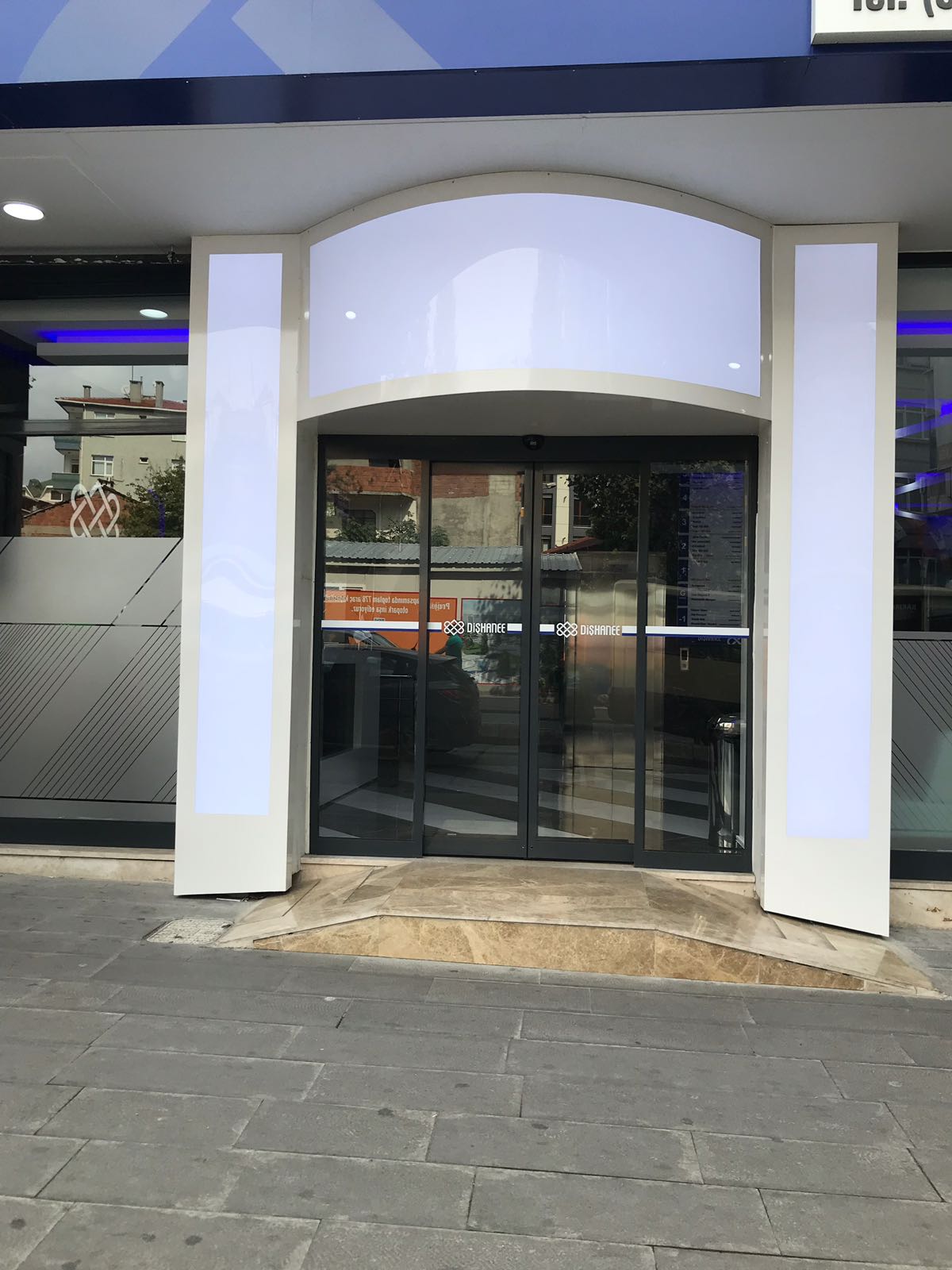

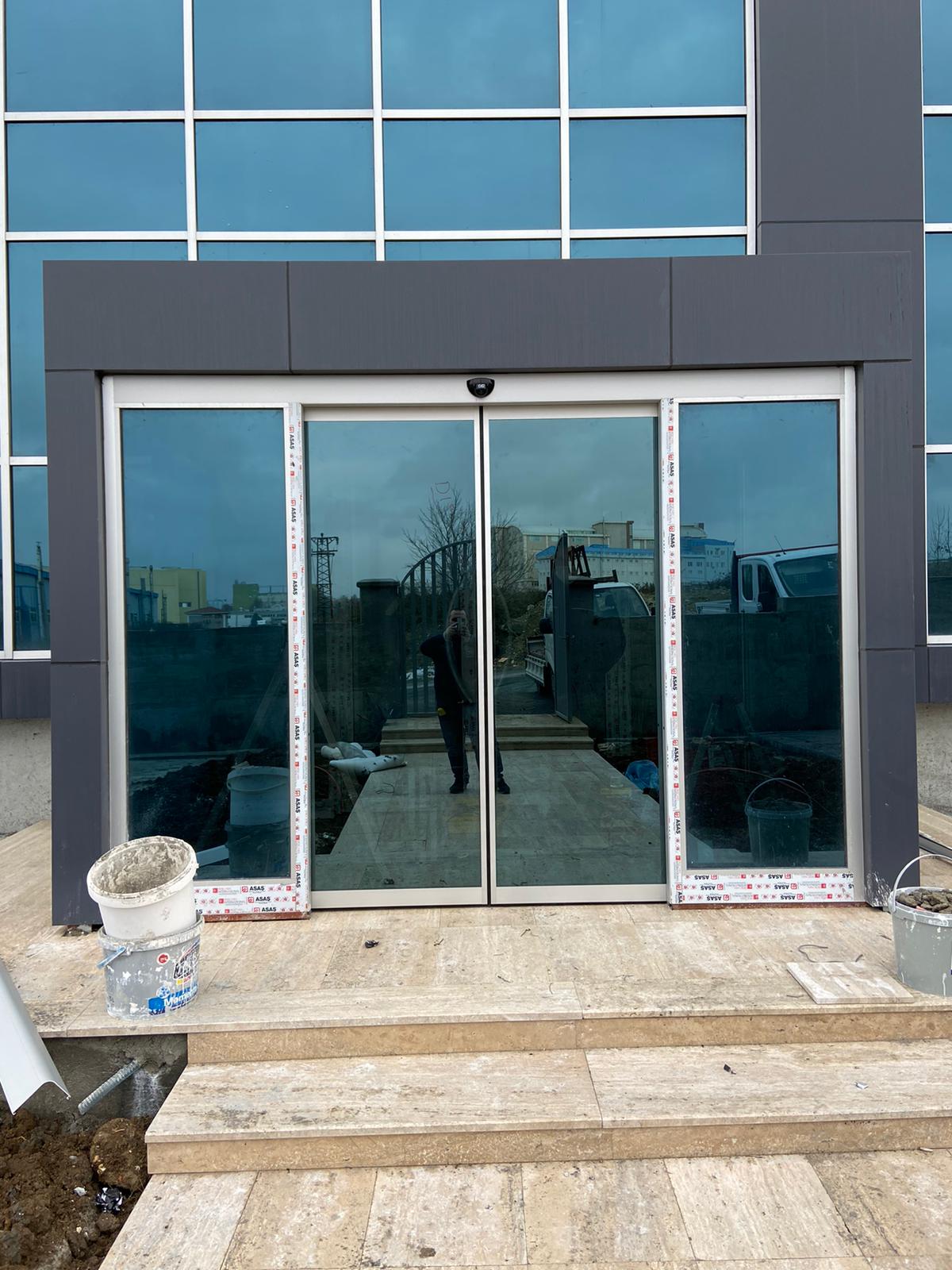

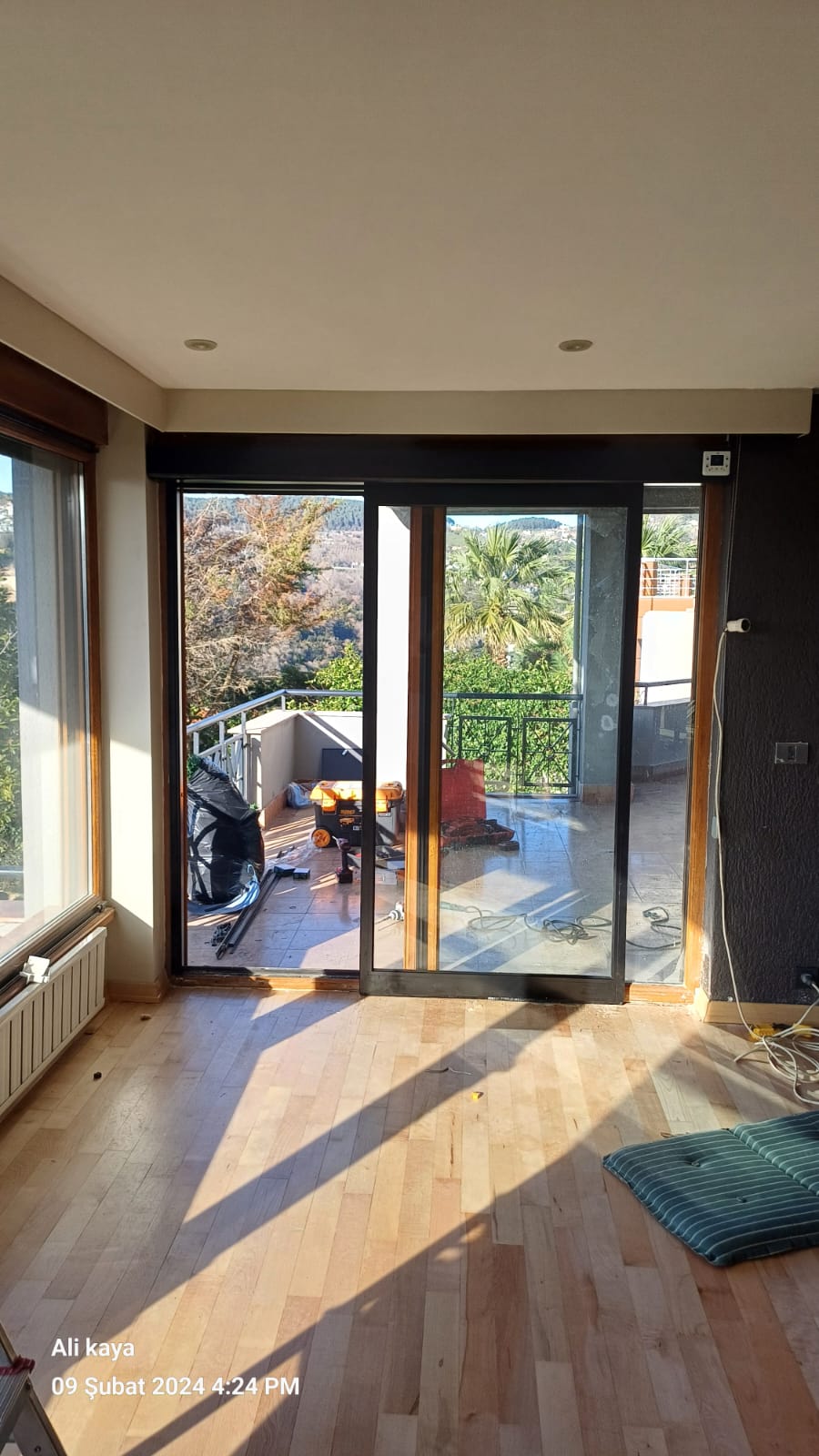

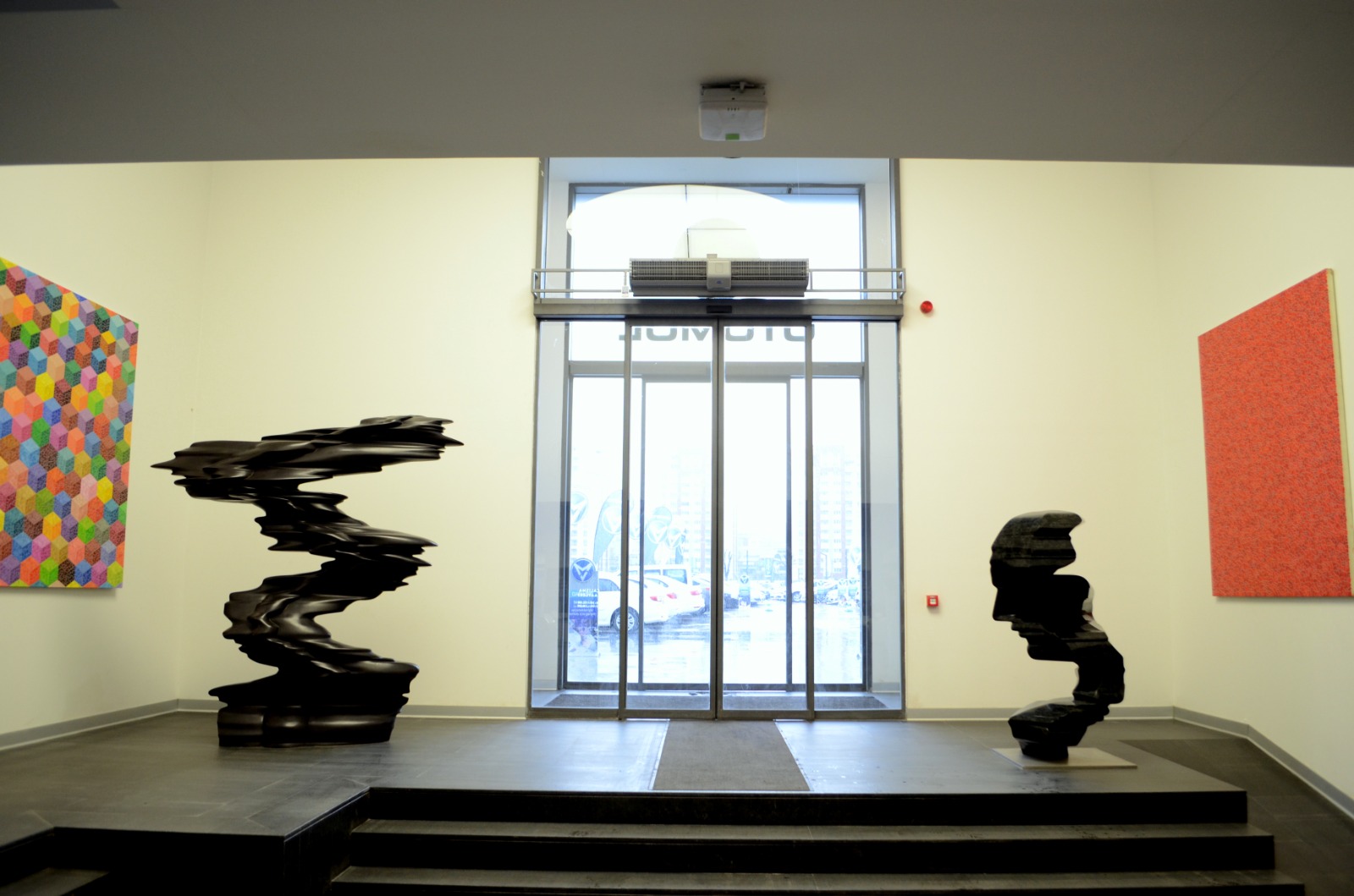

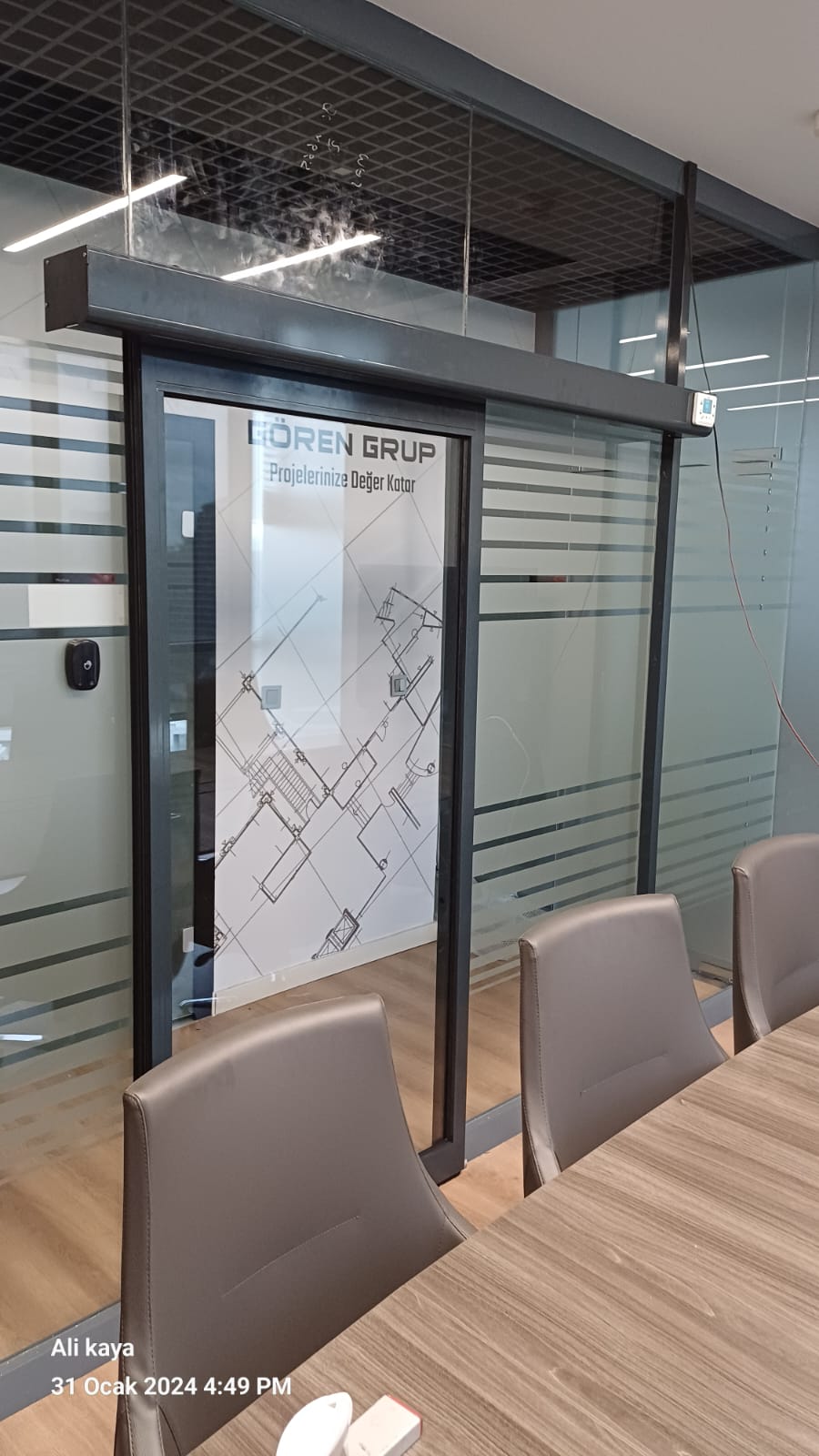

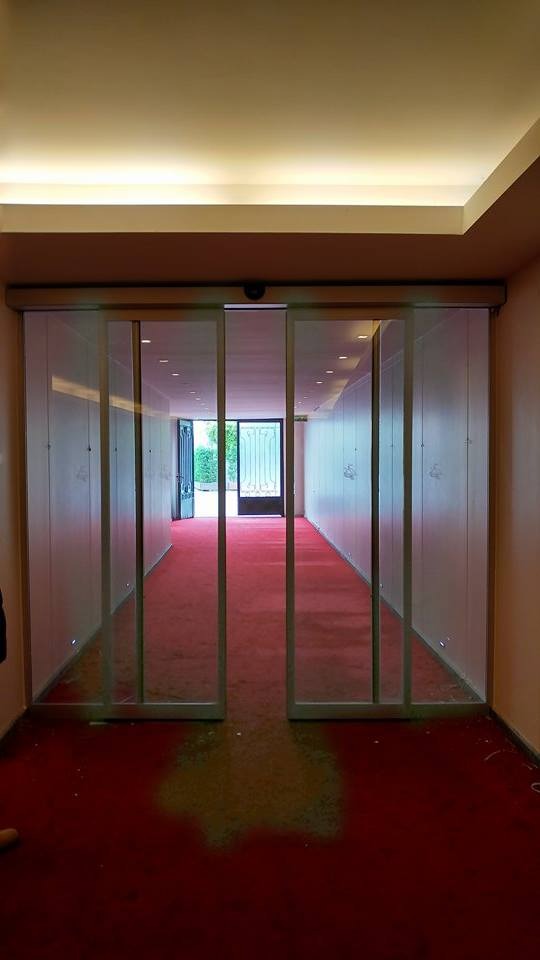

Standart Otomatik Kayar Kapı

Exodoor Otomatik kayar kapılar, hızlı ve güvenli geçiş imkanını en ekonomik şekilde kullanmanıza uygun tasarıma ve teknolojiye sahiptir.

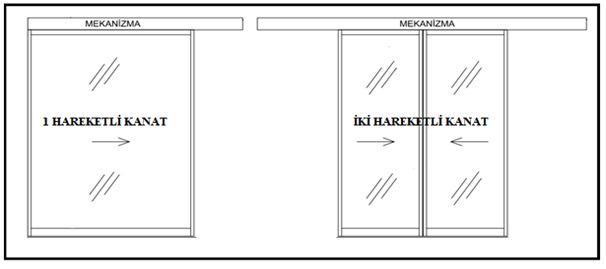

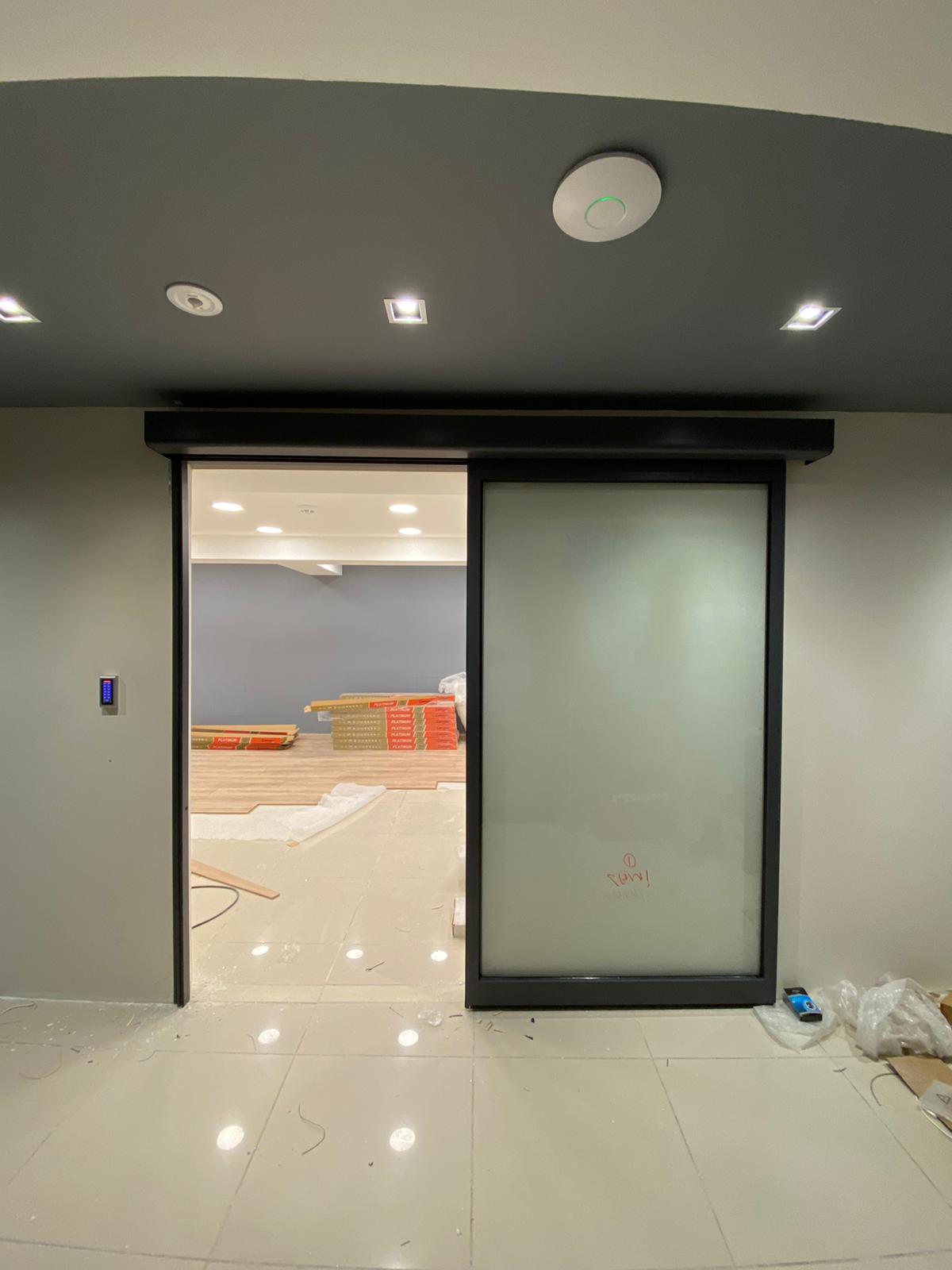

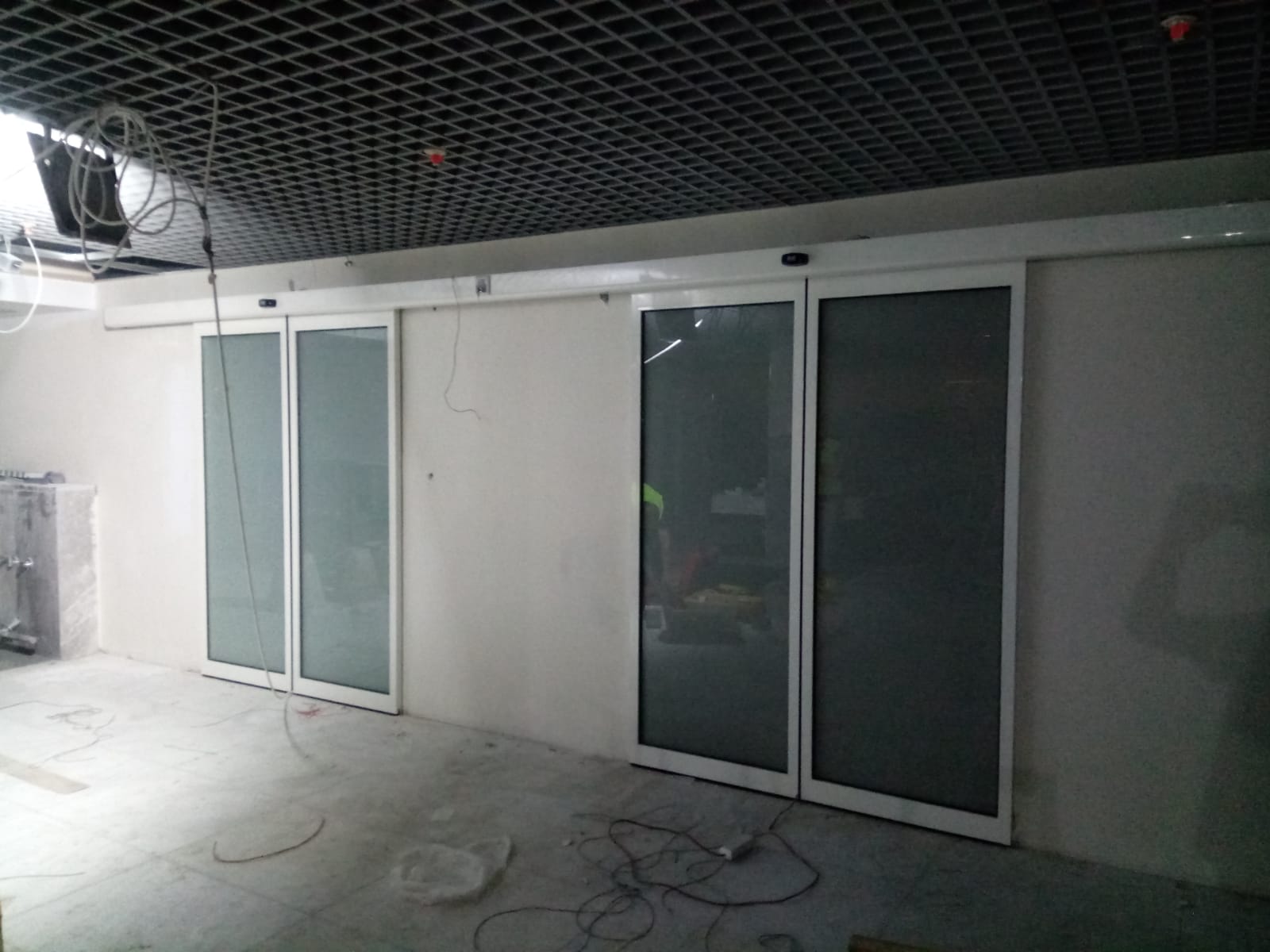

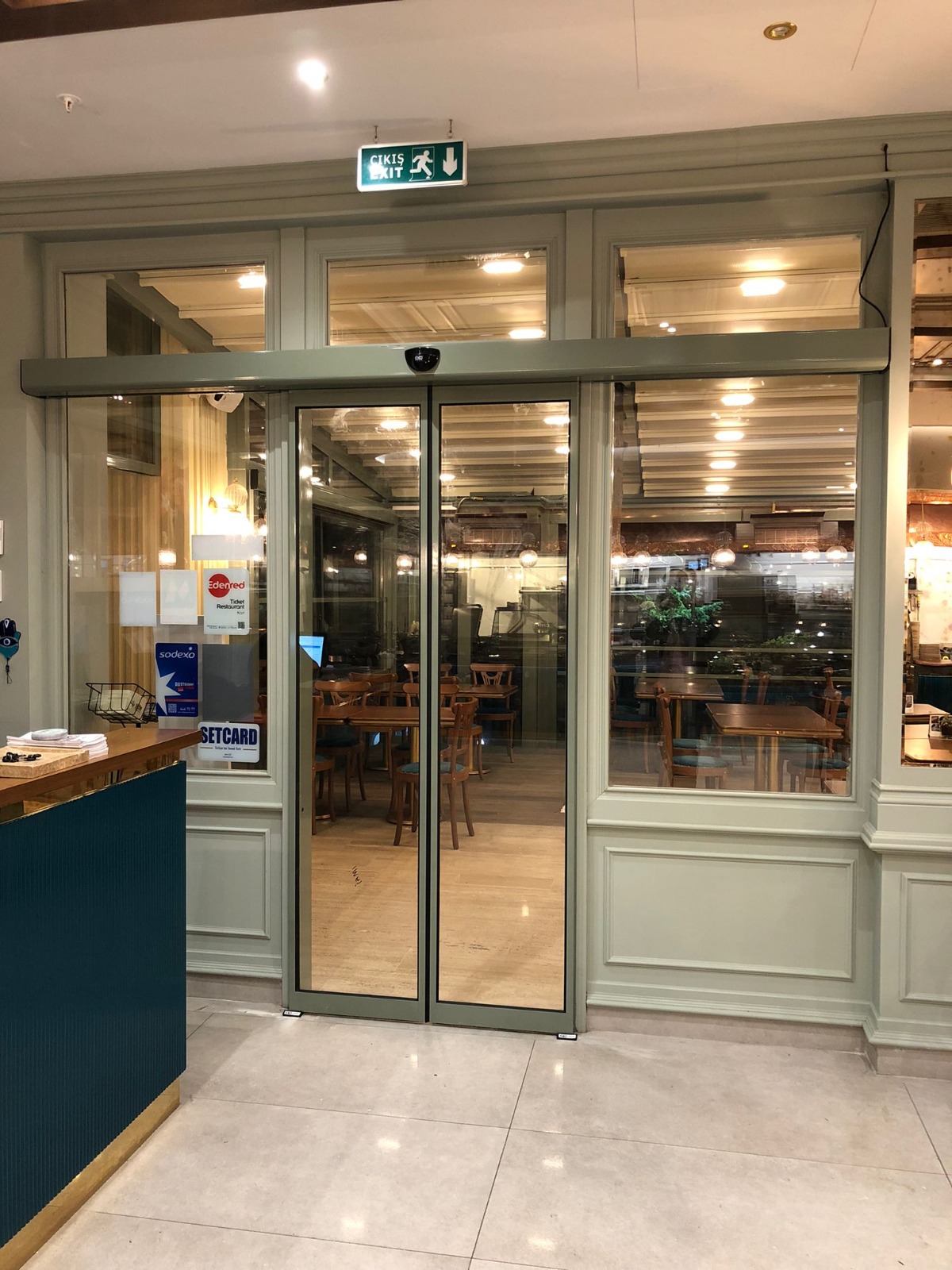

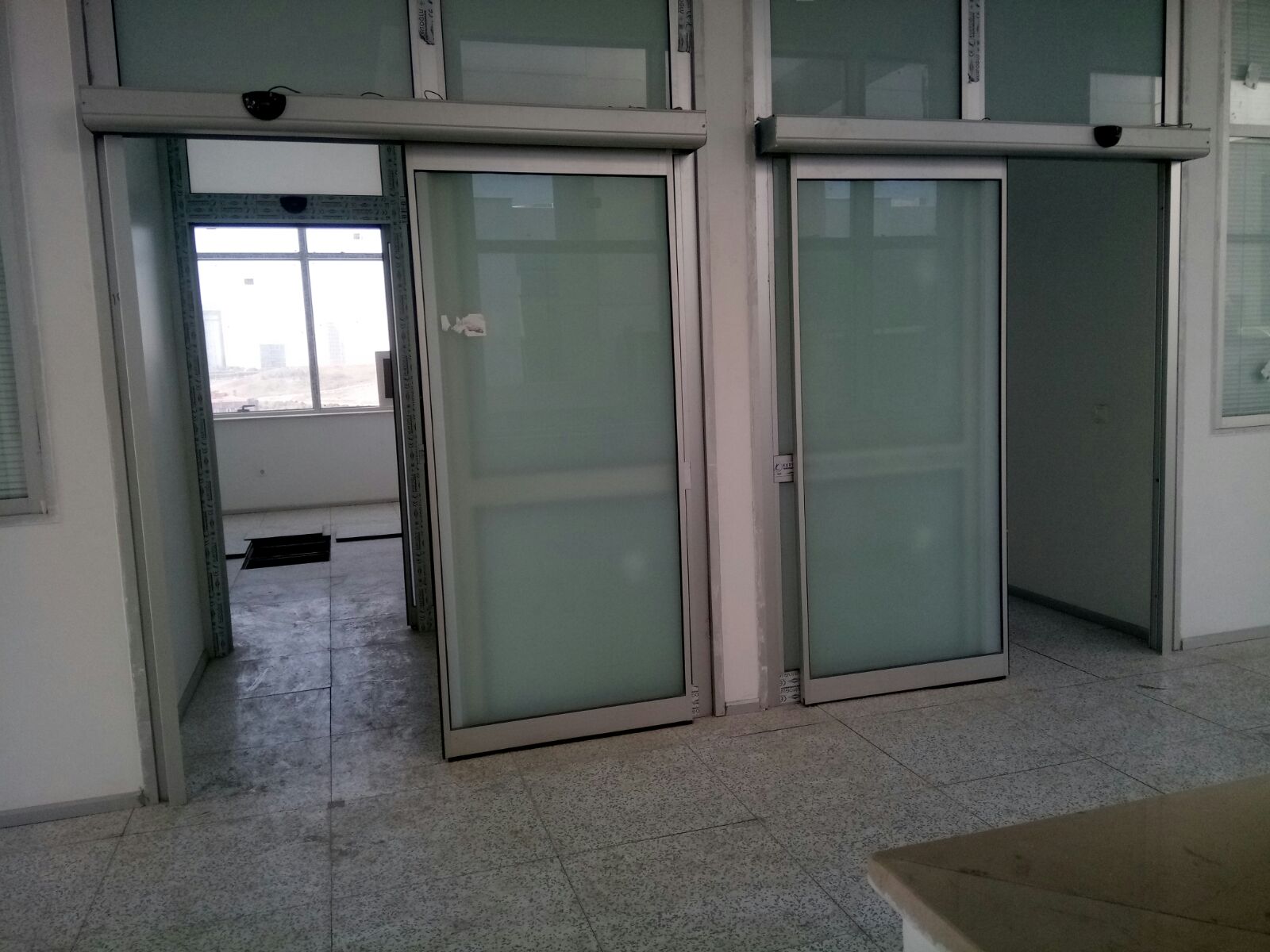

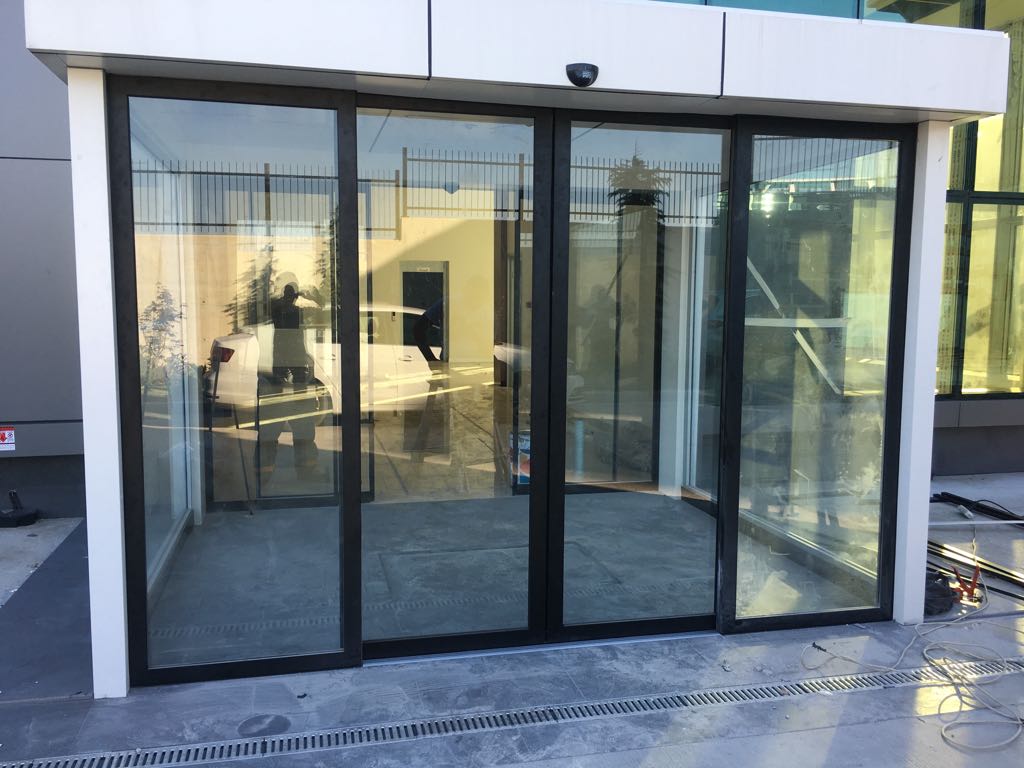

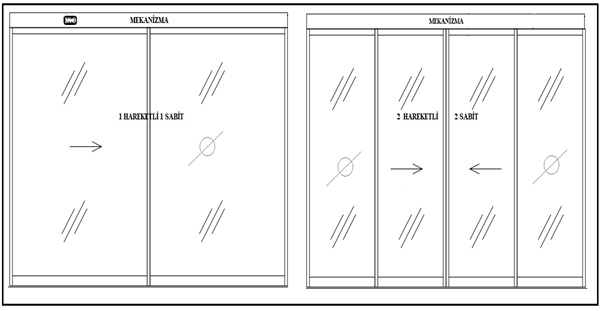

Dar alanlarda yer kaybı olmadan geniş girişler sunar. Gereksinimlere bağlı olarak tek kanatlı ve çift kanatlı versiyonları son derece konforlu ve uzun ömürlü otomatik kayar kapı mekanizmaları olarak hizmetinize sunulmaktadır.

Exodoor Otomatik Kapı Sistemleri, istekleriniz doğrultusunda şeffaf, renkli, reflekte, lamine ,temperli veya lamine + temperli camlarla ve özel fırça, conta yapısı ile hava yalıtımını muntazam bir şekilde sağlayan alüminyum profil sistemlerini, elektrostatik toz boya (RAL standartları) veya eloksal renklendirme teknikleri ile her tür ihtiyaç ve zevke uygun hale getirerek otomatik kayar kapılarınızı üretmektedir.

Ürün Kataloğu İncele     Ürün Kataloğu İndir

Exodoor Otomatik kayar kapılar, hızlı ve güvenli geçiş imkanını en ekonomik şekilde kullanmanıza uygun tasarıma ve teknolojiye sahiptir.

Dar alanlarda yer kaybı olmadan geniş girişler sunar. Gereksinimlere bağlı olarak tek kanatlı ve çift kanatlı versiyonları son derece konforlu ve uzun ömürlü otomatik kayar kapı mekanizmaları olarak hizmetinize sunulmaktadır.

Exodoor Otomatik Kapı Sistemleri, istekleriniz doğrultusunda şeffaf, renkli, reflekte, lamine ,temperli veya lamine + temperli camlarla ve özel fırça, conta yapısı ile hava yalıtımını muntazam bir şekilde sağlayan alüminyum profil sistemlerini, elektrostatik toz boya (RAL standartları) veya eloksal renklendirme teknikleri ile her tür ihtiyaç ve zevke uygun hale getirerek otomatik kayar kapılarınızı üretmektedir.

Mekanizmalarda kullanılmakta olan ray sistemi ve tek kanat üzerinde kullanılan üçlü iki çift tekerlek sistemi ile çarpma sonucu kapı kanatlarının yerinden çıkma olasılığı yoktur.

Mekanizmanın motor, elektronik kontrol ünitesi, elektronik aksamı ve bağlantı sistemleri komple ithal

olup, tüm alüminyum doğramalar otomatik kapıya göre dizayn edilmiş ve tüm birleşim detaylarında sızdırmazlık ön plana alınarak uygun fitil ve fırça sistemleri ile bu detaylar estetik ve modern bir çizgi ile çözülmüştür.

Mekanizma ünitesi mikroprosesör kontrollüdür. Tüm kartlı, şifreli, butonlu geçiş sistemlerine bağlanabilme özelliğine sahiptir.



Exo-Door



Exo-Door



Kapıda Kullanılan Fonksiyonlar :

  • Kapının tamamen açık bırakılabilmesi
  • Kapının tamamen kapalı bırakılabilmesi
  • Kapının otomatik giriş çıkış imkanı
  • İçteki veya dıştaki radarlardan bir tanesinin iptal edilebilmesi
  • Kapının %70 oranında açılması (Kış konumu)

   Exo-Door



Otomatik Kayar Kapı Özellikleri;

Mekanizmalarda kullanılmakta olan ray sistemi ve tek kanat üzerinde kullanılan üçlü iki çift tekerlek sistemi ile

çarpma sonucu kapı kanatlarının yerinden çıkma olasılığı yoktur.



Mekanizmanın motor, elektronik kontrol ünitesi, elektronik aksamı ve bağlantı sistemleri Üretimimiz olup,

tüm alüminyum doğramalar otomatik kapıya göre dizayn edilmiş ve tüm birleşim detaylarında sızdırmazlık ön

plana alınarak uygun fitil ve fırça sistemleri ile bu detaylar estetik ve modern bir çizgi ile çözülmüştür.

Mekanizma ünitesi mikroprosesör kontrollüdür. Tüm kartlı, şifreli, butonlu ve benzeri geçiş sistemlerine bağlanabilme özelliğine sahiptir.





Otomatik Kayar Kapı Teknik Sistem Özellikleri;



1. Konum Anahtarı; Kapının çalıştırma modlarını değiştirmek için kullanılır.



2. Koruma Sensörü; Hareketli kanatların açılış yönlerinde sıkışmayı önlemek için kullanılır.( OPSİYONEL)



3. Radar; Hareket algıladığında kapının açılmasını sağlar.



4. Sabit Kanat; Profil üzerindeki hareket etmeyen sabit camlardır.



5. Hareketli Kanat; Mekanizmaya bağlı hareketi sağlayan kanattır.



6. Algılama Alanı; Radar üzerinden mesafe ayarı yapılabilir.



7. Emniyet Fotoseli; Hareketli kanatların arasındaki sıkışmayı önlemek için kullanılır.





EXODOOR BD-250 OTOMATİK YANA KAYAR KAPI TEKNİK ZELLİKLERİ

Sistemin Markası       Modeli

:   EXODOOR®

:   BD-250





Motor

:   24V 100W PMDC 1:15 Redüktör 100 Puls Çift Kanal Encoder

Elektronik Kontrol Ünitesi

:   Mikroprosesör 32 bit 48mhz 32 kHz pwm Çıkış

Pid Algoritma Motor Hız Kontrol

7 Segment Display Kart Üzerimden Ayarlanabilme.

Manuel -Dijital -Uzaktan Kumandalı Konum Anahtarları Bağlanabilme Özelliği

Air-lock-Breakout -Signal Close-Yangın Sinyali Girişleri

Dahili Noktasal Fotosel Harici fotosel Girişi

Perde Fotosel Bağlanabilme Açma bölgesi Emniyet Fotoseli Bağlanabilme Özelliği

Otomatik Ağırlık ve Mesafe Tanıma

Ac-Dc Besleme Alternatifi

Batarya Giriş ve Şarj Özelliği,

Elektromekanik Kilit Bağlantı

Harici 24 vdc Role Çıkış Özelliği

Kapasite

:   150 kg x 1 (tek kanat) - 125 kg x 2 (çift kanat)





Hareket

:   Güçlendirilmiş plastik (Derlin) tekerlek üzerinde





Çekiş

:   Triger Kayış





Tekerlekler



:   3Teker Sistemi, Özel Tasarlanmış Aşınmaz Malzeme.

     (2 adet alt kısımda 55mm çapında - 1 adet  üst kısımda  40 mm çapında)

Açılma Hızı



:   15 - 65 cm / s (tek kanat) - 15 - 55 cm / s (çift kanat)



Kapanma Hızı



:   10 - 45 cm / s (tek kanat) - 10 - 43 cm / s (çift kanat)





Açılma Süresi



:   0 -30 saniye (ayarlanabilir)





Besleme



:   100-240 VAC—27,5VDC 6,5A SMPS

Maksimum Çekeceği Akım

:   6.5 A





Acil durumlarda Çalışma

:   Akü (Opsiyonel) 2x12 V 1,3A Kuru Tip Akü Kiti

Konum Özellikleri



:   GRAFİK EKRANLI PROGRAMLAYICI (OPSİYONEL)

128 x 64 Piksel Grafik Ekran Modbus Seri İletişim ile Haberleşme İşlemci ile Tam Senkron Yüzeye Montaj Yapılabilme Sinyalleri İzleme 7 Farklı Mod Seçeneği Tüm İşlemci Ayarlarını Yapabilme Tuş Kilidi Açıklamalı Hata Kodları

Türkçe-İngilizce Menü Seçeneği

Koruma Derecesi

:   IP 22

Elektronik Kilit

:   24 Vdc Tutucu Magnetli İki Yönlü Kullanım

Mekanizma Ölçüleri



:   Mekanizma Yüksekliği: 8 cm   Mekanizma Kapak Yüksekliği: 12 cm                  Mekanizma Derinliği: 15,5 cm

Dahili Fotosel



:   1 Alıcı 1 Verici 38khz Receiver Transmitter 2,5 mt Kuaksiyel Kablo.

Çarpma Fonksiyonları

:   Herhangi Bir Engele Çarpma Esnasında Sistem Devreye Girer ve Geri Açar.

Çalışma Sıcaklığı

:   -20° C / + 55° C

Avrupa Standartları Belgelendirme

:  CE -EN 16005 ­- İSO 9001-2015 - TSE-HYB
